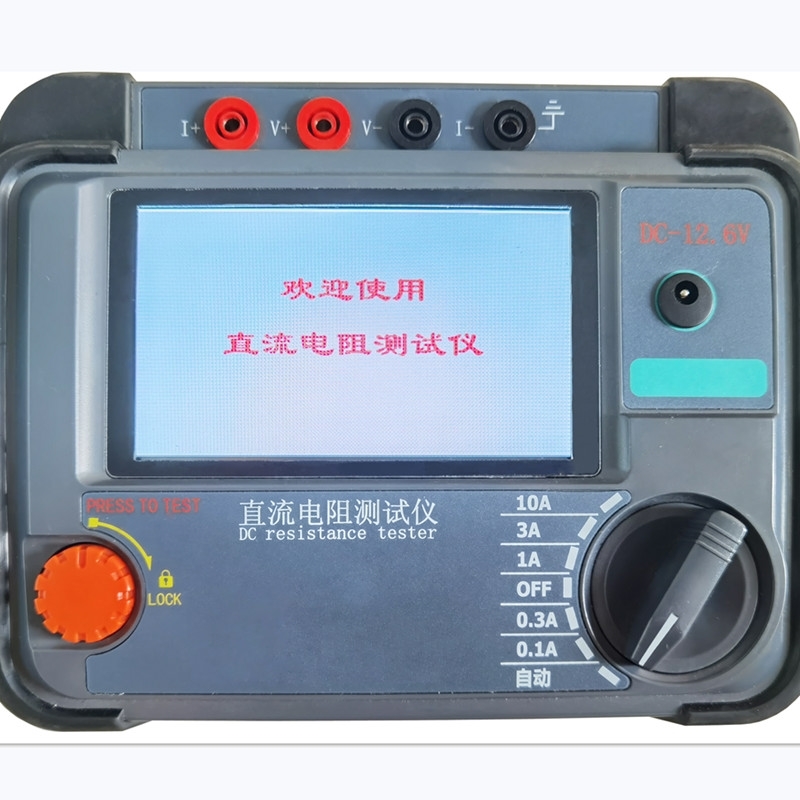

在电力设备的维护与检修工作中，直流电阻的测量是一项基础而关键的试验项目。手持式直流电阻测试仪凭借其便携、高效、准确的特点，已成为变压器、互感器等设备现场检测的常用工具。本文将深入解析该仪器的工作原理，并结合实际使用经验，梳理现场操作步骤与常见故障排除方法。
一、核心测量原理：四线制消除接触误差
该测试仪采用典型的四线制测量法，也称为开尔文接法。这一设计的核心目的在于消除测试线电阻和接触电阻对测量结果的影响，尤其在低电阻测量场景下效果好。
四线制测量使用两对独立的导线来传输电流和测量电压。一对电流引线从仪器的程控恒流源输出，为被测电阻施加一个恒定且高精度的直流电流。另一对电压引线则紧贴被测电阻的两端，单独采集电压降信号。由于电压测量回路内几乎没有电流流过，因此引线电阻和接触电阻不会对电压值产生任何附加误差。仪器内部的高速单片机或ARM处理器接收到测试电压和当前测试电流数据后，通过欧姆定律自动计算出真实的电阻值。
采用这一原理，其测量精度可达到0.2级以上，最小分辨率甚至可至0.1微欧，能够敏锐捕捉绕组电阻的细微变化，有效发现匝间短路、焊接不良等潜在缺陷。
二、现场操作步骤与关键注意事项
在实际现场操作中，规范的步骤是保障测试准确性与人身安全的前提。具体操作流程如下：
第一步是测试接线。将测试线的红、黑两色测试钳分别夹紧在被测电阻的两端，测试线另一端按颜色对应接入仪表的红、黑接线柱，务必保证接触面清洁、咬合紧密。
第二步是开机与参数设置。接通电源开关，仪器初始化后进入主菜单界面。用户需根据被测对象选择测试电流档位，常见的档位有1毫安、10毫安、0.1安、1安、5安、10安以及自动档。对于变压器绕组等感性负载，建议选择适当的电流档位以兼顾测试速度与数据稳定性。
第三步是启动测试与数据读取。确认接线无误后，点击开始测试，仪器将自动对被测负载进行充电。充电完成后进入测量状态，屏幕会显示最终的电阻值、测量电流和测量时间。用户可将测试结果存储至仪器内存中，或通过打印机直接打印。
第四步是放电操作。测试完成后，仪器会自动进入放电程序，同时发出放电报警提示。在此过程中，严禁拆除测试线或断开电源，必须等待放电指示灯熄灭、蜂鸣声停止后，方可拆除接线并关闭仪器。
三、常见故障排查与解决
在实际使用中，手持式直流电阻测试仪偶尔会出现一些常见故障，掌握排查方法有助于现场快速处理。
当出现测量数值不稳定或波动较大时，通常由接线接触不良、被测绕组未充分放电、测试电流过小或环境强电磁干扰所致。建议重新打磨绕组端子，确保测试夹与洁净金属面紧密咬合；测试前对变压器绕组可靠接地放电至少5分钟；必要时切换至更高测试电流档位以提升信噪比。
若仪器无法开机或屏幕无显示，首先检查电池电量是否充足，以及电源线是否插紧。如使用可充电电池，可尝试更换电池或连接充电器后再试。
当测试值显示为0或明显异常时，应检查四线制接线是否正确，确认电流回路和电压回路均导通良好，并可用万用表通断档验证测试线有无断路。
四、维护与保养
日常维护同样不可忽视。应定期使用柔软的清洁布擦拭仪器外壳，检查显示屏是否清晰、按键是否灵敏。对于内置电池的设备，长时间不使用时建议将电池取出，存放于干燥通风处。定期使用标准电阻器对仪器进行校准，确保测量精度始终在线。
手持式直流电阻测试仪凭借四线制测量原理实现了高精度、高效率的直流电阻检测，配合规范的现场操作与日常维护，能够有效保障电力设备的安全运行。技术人员熟练掌握其工作原理与操作技巧，是提升现场检测质量的关键所在。
